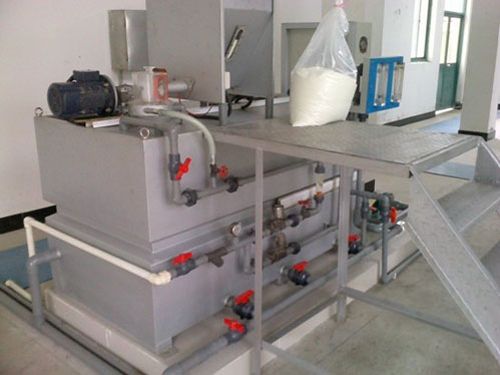

ZDJY型自动加药系统


概述
    自动溶药装置是连续制备和投加药剂溶液的交钥匙自动化设备。它连续而高效的完成干粉的溶解和混合,从而得到均质的有活性的药剂溶液。
工作原理
溶剂罐装盛干粉,自动添加到溶药罐,两格溶药罐串联,每格溶药罐上部有搅拌器,搅拌均匀后由储药罐出药口流出。
    自动溶药装置由控制箱自动控制,此控制箱与安装在溶液槽上的液位计相连,一旦液位计达到“低位”,触发进水电磁阀打开,同时启动干投机,开始配药。干投量的大小和水量均可以准备调定,以获取精确的浓度。一旦液位计达到“高位”,此循环过程就停止,搅拌机继续工作。
主要优点
干粉投加量和进水流量均可调,可任意调整制备需要的溶液浓度;
干投机的高精度输送及预浸润装置的巧妙设计,可减少结粒(块)现象产生,减少药剂的浪费和避免管路或设备堵塞;
干粉输送器具有抗凝结加热保温功能,有效避免药剂受潮结块或变质情况发生;
设备结构
    该设备结构组成有:干投机、干粉浸润装置、槽体、液位控制器、搅拌机、配药进水管道、电控柜等。
干投机:干投机的驱动部分为蜗轮蜗杆减速机,高精度的输送螺杆布置在V型料斗的底部,可将料斗内的干粉完全输送出去,在输送器的出口处有电加热装置防止湿气侵入粉末。上部设有带拉手的不锈钢盖。
干粉浸润装置:干粉浸润装置采用旋流水和喷射水流配合,可以彻底混合和浸湿干粉,并进入预制混合槽。
槽体:槽间都设有隔板及溢流堰板,在药液配制过程中,药液须从隔板的底部经溢流堰板上部V形堰流至下一槽内。
液位控制器:在溶液储存槽内设有液位控制器,来实现槽内液位的高/低/超低三个点的控制。液位控制器使设备实现低液位时开始配制药溶液,至高液位时停止;超低液位时整套装置停机,并报警。
搅拌机:两槽上均装有搅拌机。搅拌器结构独特,转速恰当。

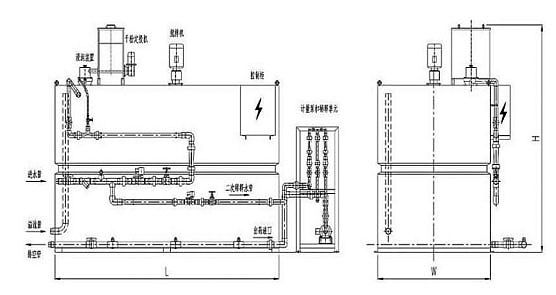

设备示意图

ZDJY型自动加药系统 本文被阅读 1386 次
