ZXG中心传动刮泥机


概述:

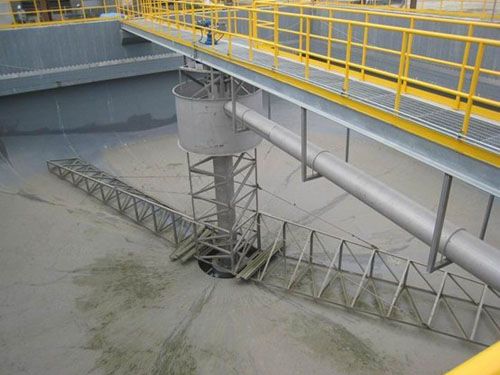

     ZXG型悬挂式中心传动刮泥机结构简单,整机主要由桥架、驱动装置、立轴、水下轴承、双刮臂和刮泥板组成,沉淀池污水经工作桥下的进水管流入导流筒,在导流筒伞形罩的均匀分配下呈扩散状流向池周,污泥依靠自重沉降于池底,刮板在刮臂的带动下缓慢旋转,经分离后的上清液通过出水堰板排出池外,沉淀后的污泥由刮板沿池周刮向中心集泥坑,依靠液体静压作用经排泥管排至池外。
    ZXG型悬挂式中心传动刮泥机主要用于水厂、城镇污水处理厂及工厂废水处理工程的沉淀池排泥,以减小污泥脱水的处理负荷。适用于池径较小的沉淀池。
技术参数
型号
池径(m)
池深(m)
电机功率(kw)
NZS-8
Φ8
2.5-3.5
0.75
NZS-10
Φ10
2.5-3.5
0.75
NZS-12
Φ12
2.5-3.5
1.5
NZS-14
Φ14
3.0-4.0
1.5
NZS-16
Φ16
3.0-4.0
1.5
主要构造:
    ZCG型悬挂式中心传动刮泥机主要由钢制工作桥、驱动装置、立轴、刮臂、刮泥板及导流筒等组成。本机采用三级摆线针轮减速机直接传动,减速机下的机座设置轴向推力轴承,能承受设备的全部工作负载,双刮臂上的刮板为不对称布置,污泥刮集效率高,设备整机结构简单,安装调试方便。
性能特点:
1、驱动装置采用立式摆线减速电机与立轴直联传动,结构紧凑,机械效率较高;
2、刮泥机的荷载由桥架承受,悬伸立轴的下端设有水下支承,避免立轴转动时的偏摆
3、设置机械和电气双重过载保护,运转安全可靠;
4、操作简单、可实现就地和远程控制。

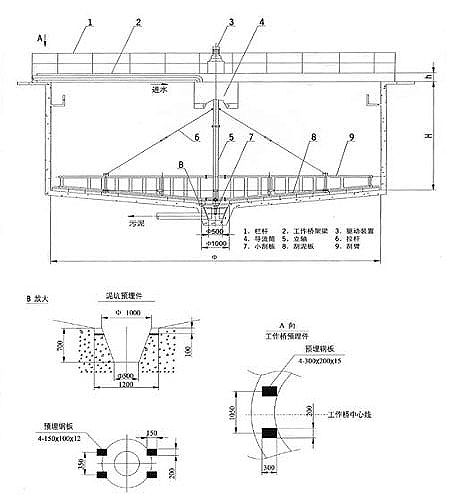

外形结构及尺寸基础图:

订货须知:
1、订货时,请注明型号规格、池深和刮泥板旋转方向(俯视向)
2、桥架材质为碳钢(防腐处理),水下部件为铬镍不锈钢;
3、配套就地控制箱;
4、用户特殊要求,可在订货合同中注明。
